Гидроцилиндр применяется на отвале снегоуборочном Уралец Н12, Jinma Н08. Тип гидроцилиндра – поршневой;
Номинальное давление = 16 МПа;
Максимальное давление = 20 МПа;

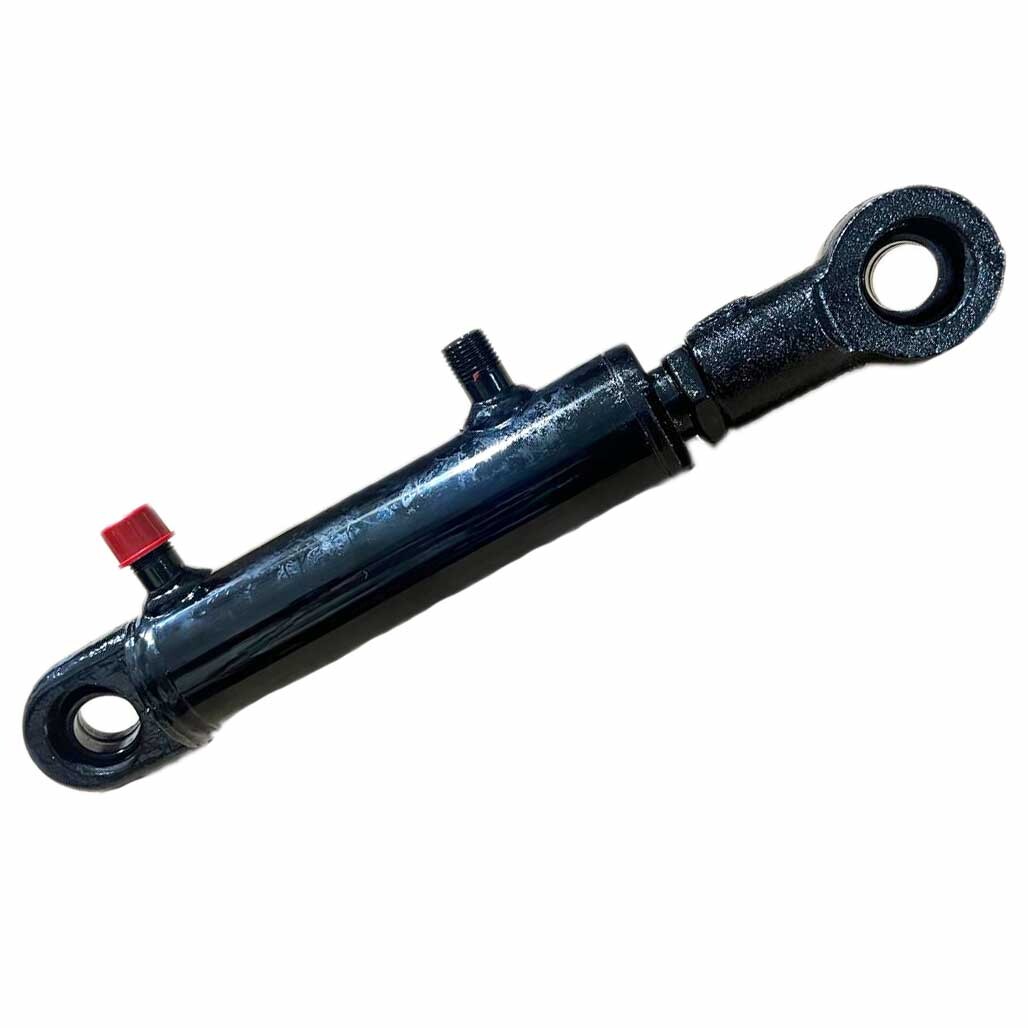

Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.

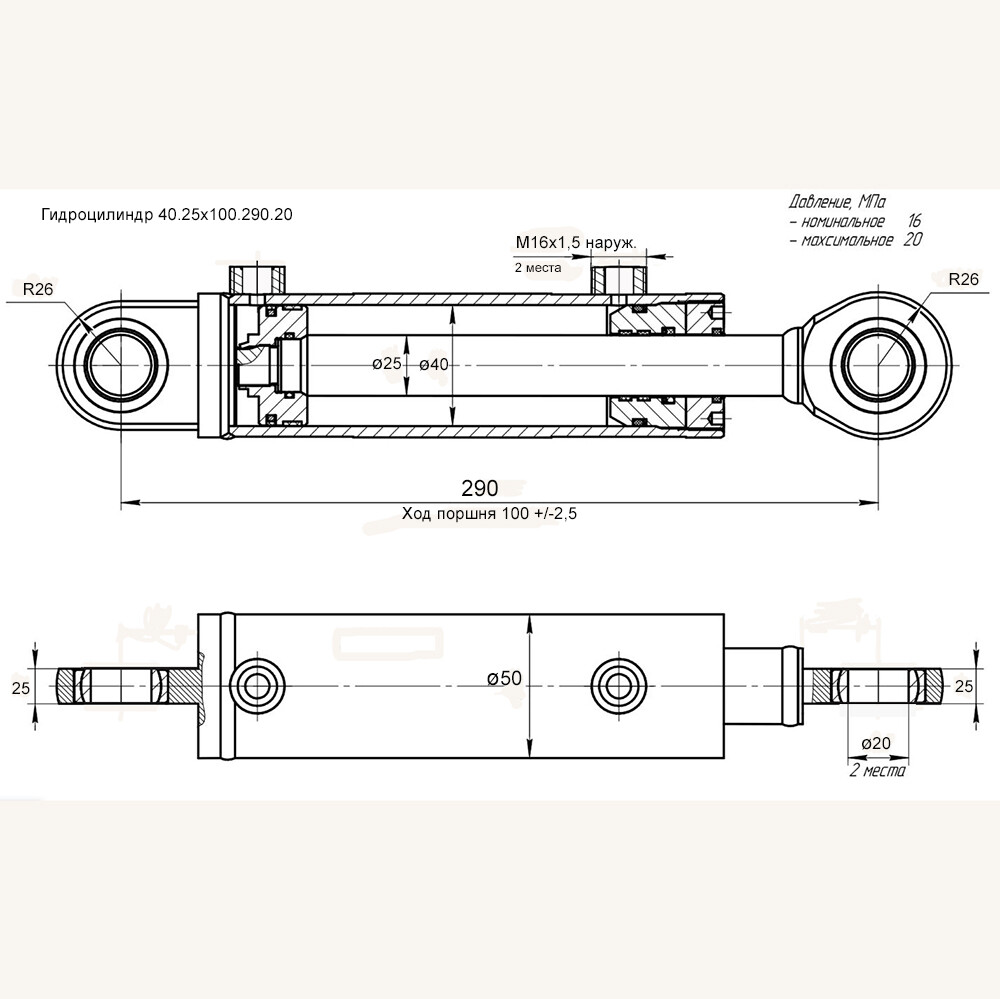

размеры:
L=290 мм;
L1 = 100 мм;
L2= 122 мм;
L3= 44 мм;
Н= 72 мм;
М16х1,5-6g
Аналог ГА-93000-01
Гидроцилиндр применяется на отвале снегоуборочном Уралец Н12, Jinma Н08. Тип гидроцилиндра - поршневой;
Номинальное давление = 16 МПа;
Максимальное давление = 20 МПа;
Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.
размеры:
L=290 мм;
L1 = 100 мм;
L2= 122 мм;
L3= 44 мм;
Н= 72 мм;
М16х1,5-6g
Аналог ГА-93000-01
Длина общая=350 мм
Длина цилиндра = 183 мм.
Диаметр гильзы наружный = 50 мм;
диаметр штока = 25 мм;
Ход штока = 100 ±2,5 мм;
Расстояние межцентровое в закрытом состоянии = 290 мм
Толщина проушины = 25 мм
Резьба на выходах = М16х1,5 наружная
Диаметр отверстий под палец в проушинах – 20 мм
Проушины оборудованы шарнирными подшипниками под палец.
Устанавливается на корпус челюстного ковша КУН, служит для открывания/закрывания ковша. Для ковша шириной 1300мм (190 л) требуется 1 шт., для ковша шириной 1500 мм (260 л) – 2 шт. данного гидроцилиндра.

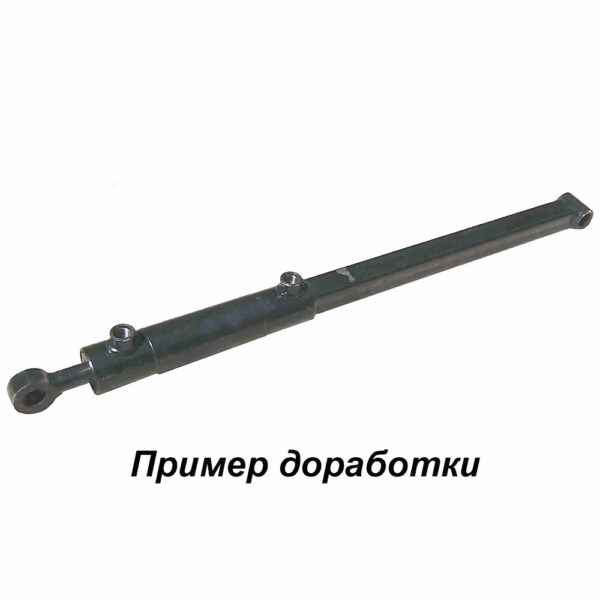

Гидроцилиндр с одной проушиной подходит для приварки с обратной стороны металлического профиля нужной длины, для установки в места, где требуется небольшой ход, но большое расстояние между проушинами. На фото представлен пример использования.
Внимание! Позиция поставляется по заявке! Срок поставки и стоимость уточняйте.
Гидроцилиндр поворота ковша устанавливается на стрелу КУНа и служит для поворота ковша при работе погрузчика.
Гидроцилиндр для каркасного КУНа изготавливается под заказ, стоимость и наличие по запросу, он отличается от гидроцилиндра для бескарскасного КУН.
Для точного заказа гидроцилиндра рекомендуем подготовить данные:
– наименование трактора, если у Вас трактор Уралец, то каркасный или бескаркасный (разница будет в длине ГЦ);
– уточните расстояние по центрам отверстий в полностью закрытом и полностью открытом положении.
– так же нужно замерить диаметр отверстий и толщину втулки на концах цилиндра.
