Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.
Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.

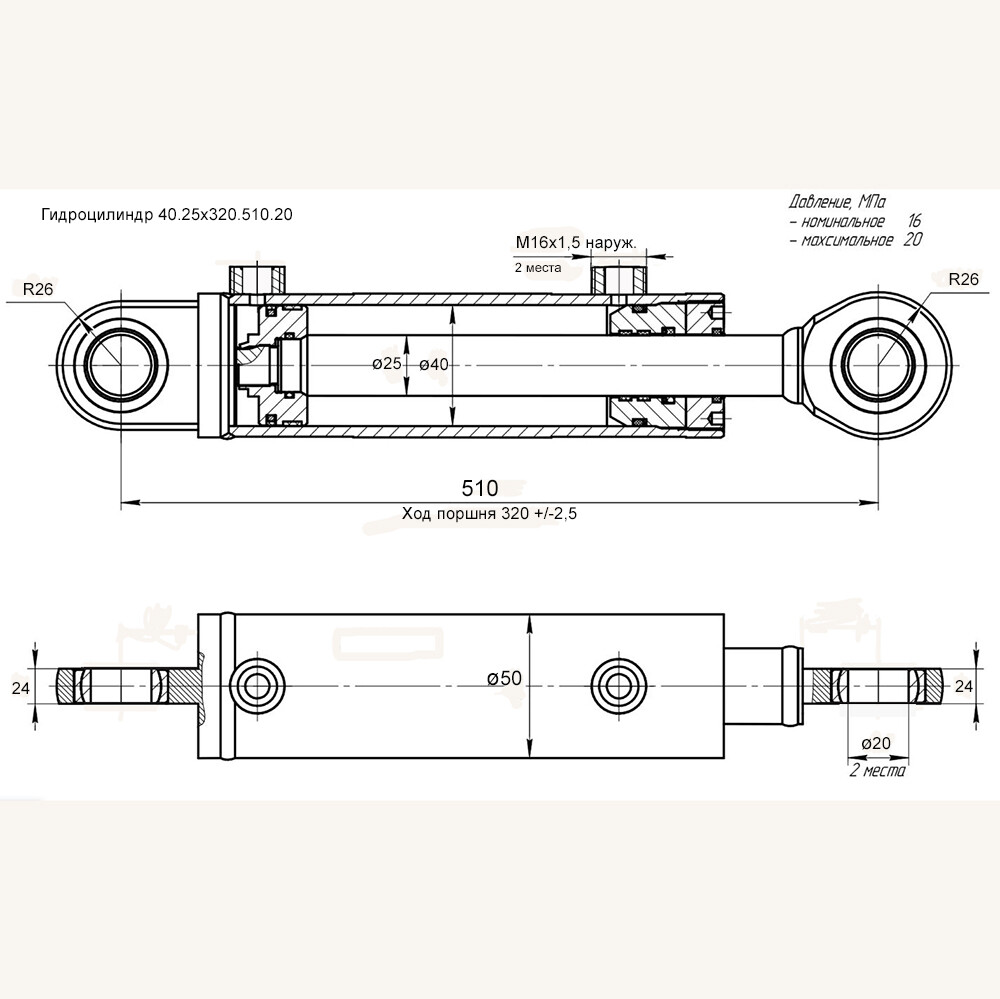

• Тип гидроцилиндра – поршневой
Диаметр поршня = 40 мм.
Диаметр штока = 25 мм
• Ход поршня = 320 мм.
• Межцентровое расстояние между проушинами = 510 ± 2,5 мм.
• Диаметр отверстий под пальцы = 20 мм.
Длина общая = 565 мм.
Длина цилиндра = 402 мм
Внеш. диаметр цилиндра = 50 мм.
• Толщина проушины = 24 мм
• Диаметр проушины – 52 мм
• Резьба на штуцерах = М16х1,5 наружняя
360 мм – расстояние штуцерами
• Давление наминальное = 16 МПа
• Давление максимальное = 20 МПа
Проушины оборудованы шарнирными подшипниками под палец.
Применимость
Устанавливается на гидравлической тяге минитрактора Уралец, комбайны Енисей, Дон, Нива
Гидроцилиндр применяется на отвале снегоуборочном Уралец Н12, Jinma Н08. Тип гидроцилиндра – поршневой;
Номинальное давление = 16 МПа;
Максимальное давление = 20 МПа;
Гидроцилиндр выполнен со съемной проушиной, что позволяет легко произвести доработку при необходимости или использовать другую проушину. Проушины оснащены шарнирным подшипником, что позволяет располагать пальцы с большим допуском по перпендикулярности относительно оси цилиндра.
размеры:
L=290 мм;
L1 = 100 мм;
L2= 122 мм;
L3= 44 мм;
Н= 72 мм;
М16х1,5-6g
Аналог ГА-93000-01

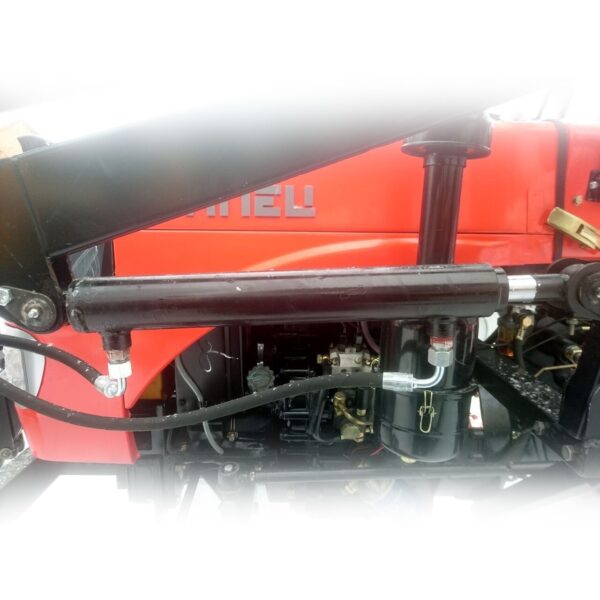

Гидроцилиндр с одной проушиной подходит для приварки с обратной стороны металлического профиля нужной длины, для установки в места, где требуется небольшой ход, но большое расстояние между проушинами. На фото представлен пример использования.
