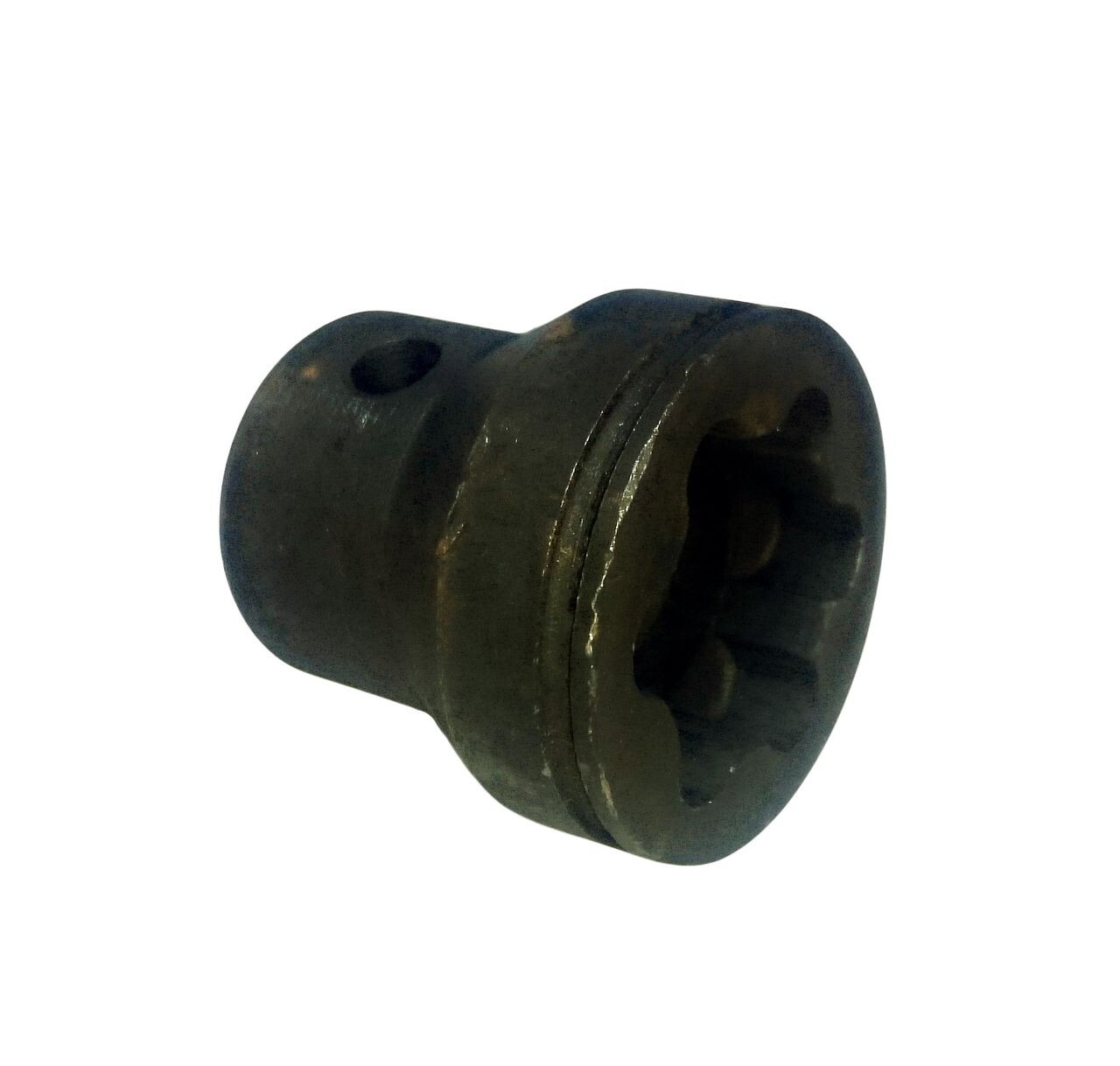

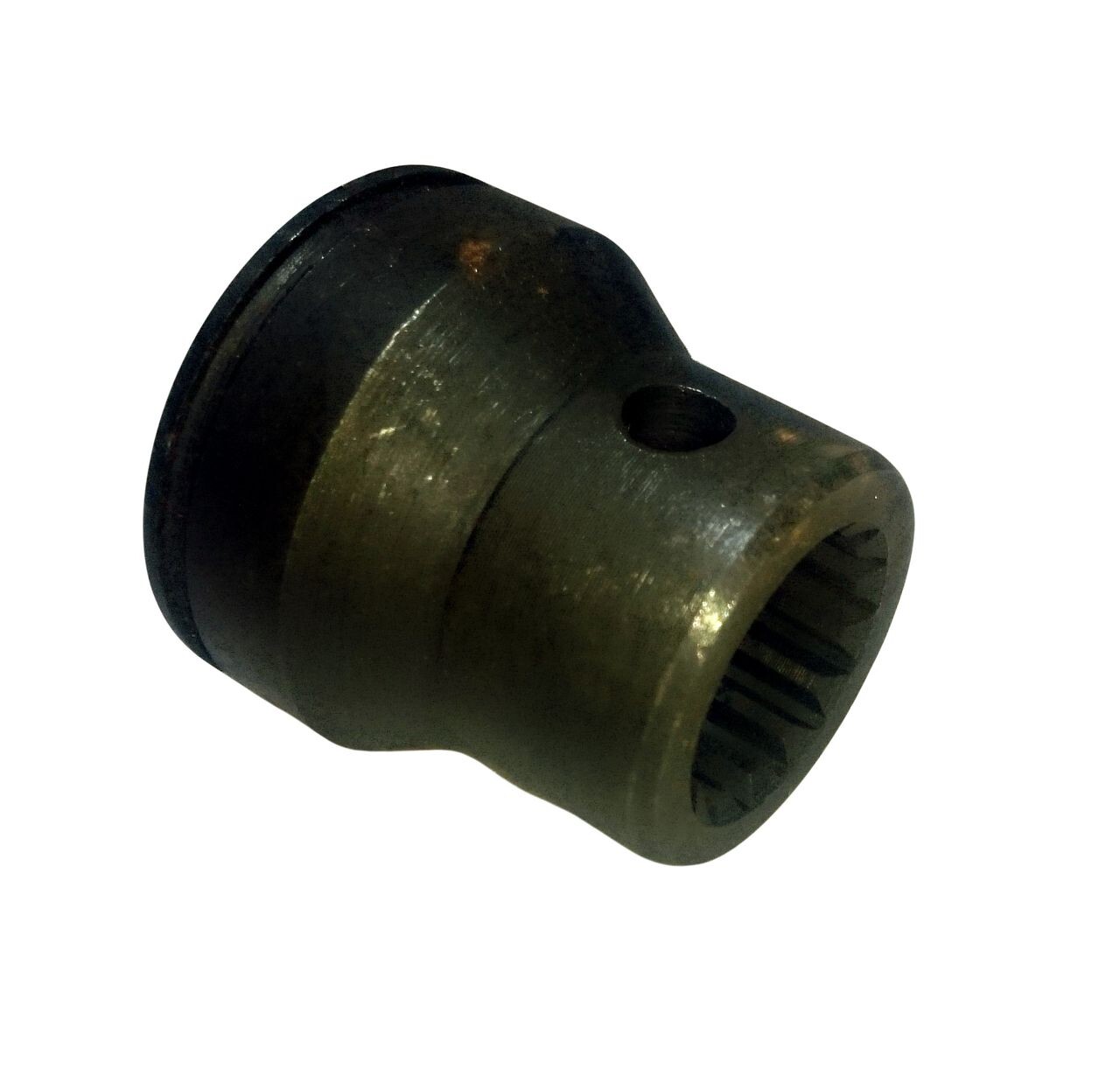

Втулка II карданного вала переднего моста без ГУР Jinma 184, 200, 204, 240, 244

Применимость:
Для минитракторов Jinma

В состав входит:

поз. 7 вал 1 шт. Длина 675 диаметр по вершинам шлицов 24 мм. Диаметр вала 25 мм. Шлицов 15.

Поз. 2/19 втулка 2 шт. Высота 65 наружный диаметр 35 внутренний диаметр 21 шлицов 15

Поз. 15 хомут 2 шт. Диаметр 65

Поз. 13/16 Чехол внутренний 1 шт. 184.42.013 (Inner pipe weldment). Чехол наружный 1 шт. (Outer pipe weldment, 184.42.012)

Поз. 1 Штифт 2 шт 6х35

Поз. 14 пыльник 1 шт

У карданного вала 6 и 15 шлицов.

Cостав:
1. Палец 8х35 (PIN 8х35) – 1 шт
2. Шарик 8 (Steel Ball 8) – 12 шт
3. Шайба 184.42.117 – 2 шт
4. Пыльник 184.4.2.113 (Dust cap ) – 1 шт
5. Вал 184II.42.110-1 (Shaft) – 1 шт
6. Палец 4х35, (Pin 4х35) – 1 шт
7. Кольцо уплотнит. 54,5х3,55 (O-ring 54,5х3,55) – 1 шт
8. Чехол внутренний 184.42.013 (Inner pipe weldment) – 1 шт
9. Пыльник 184.42.111-1 (Rubber pipe) – 1 шт
10. Хомут 55-65 (Clamp 55-65, KG55) – 2 шт
11. Чехол наружн. (Outer pipe weldment, 184.42.012) – 1 шт
12. Пыльник 184.42.113 (Dust cap 184.42.113) – 1 шт
13. Пружина 184.42.107 (Spring) – 1 шт
14. Муфта 184.42.112 (Coupling) – 1 шт
15. Кольцо уплотнит. 58х3,55 (O-ring 58х3,55)- 1 шт

Карданный вал предназначен для передачи крутящего момента от вала отбора мощности (ВОМ) к навесному орудию. Компенсирует несоосность и перекосы соединяемых валов.
