Уралец/Xingtai

РАЗМЕРЫ:
Резьба наружняя М16/М14
Внутренняя резьба= М16
Диаметр основания конуса =15,8 мм
Диаметр вершины конуса = 14,9 мм

Применимость:
Для минитракторов Уралец/Синтай

Размеры:
Резьба – М16/М10.
Диаметр основания конуса – 12 мм.
Диаметр вершины конуса – 10 мм.

Наконечник повор. в сборе с с внутренней резьбой (левый) предназначен для соединения поперечной тяги и поворотных рычагов.

Наконечник повор. в сборе с внутр. резьбой (левый) предназначен для соединения поперечной тяги и поворотных рычагов.

Наконечник повор. в сборе с наружней резьбой (правый) предназначен для соединения поперечной тяги и поворотных рычагов.

Применимость:
Для минитракторов Уралец/Синтай/ Xingtai/ Русич

Наконечник поворотный 160.31.020 предназначен для соединения поперечной тяги и поворотных рычагов.

ВНИМАНИЕ!!! При выборе наконечников обращайте внимание на размеры резьбы и конуса!!!

Ось сателлита служит для крепления сателлита с корпусом дифференциала.
В данную ось вставляется Палец крепежный 6х30 Уралец/Синтай (код товара 00-00000946)

Применимость:
Минитрактор Уралец/Xingtai

Входит в тормозную систему трактора. Палец фиксирует тормозные колодки на кожухе левой полуоси и является опорой для этих колодок.

Применимость:
Для минитракторов Уралец/Синтай

Первичный вал устанавливается на подшипниках, которые вставлены в специальные расточки в корпусе коробки передач. Первичный вал КПП располагается на одной оси со вторичным валом (16.37.303-1)

можно заменить на Переключатель света JK107 с предохранителем (Код 2373)

Полуось левая устанавливается на задний мост минитракторов Синтай/Уралец с механизмом блокировки дифференциала заднего моста.
Произведено в РФ.
Поставляется с сальниками 52х75х10.

Полуось правая устанавливается на заднй мост минитракторов Синтай/Уралец с механизмом блокировки дифференциала заднего моста. Произведено в РФ. Поставляется с сальниками 52х75х10.

Китайский аналог данной полуоси: Полуось правая (блокировка) L=645 мм Уралец/ Синтай (Под сальник 55 мм) (Код товара: 00-00002039). Взаимозаменяемые.

Применимость: минитрактор Xingtai 160

РАЗМЕРЫ:
Длина = 415 мм
шлицов = 6 шт
Диаметры начиная со стороны шлицов 42/50/55/50/42 мм

Схема подключения электропроводки отсутствует.

Если облицовка (капот , крылья) китайского производства – данная проводка подходит, если российская – то не подходит

Прокладка крышки КПП, устанавливается под Крышку коробки передач в сборе с рычагом Уралец (НО)

Применимость:
Минитрактор Уралец/Синтай/Xingtai

Размеры:
Длина – 104 мм.
Ширина – 110 мм.
Внутренний диаметр отверстия – 72 мм.
3 отверстия диаметр – 10 мм.

Прокладка крышки центрального вала устанавливается на Крышку центрального вала Уралец 16.37.149

Применимость:
Минитрактор Уралец/Синтай, Чувашпиллер/Русич

Размеры:
Длинна – 117 мм.
Ширина – 87 мм.
1 отверстие диаметром 38 мм.
4 отверстия диаметром 11 мм.
Расстояние между центрами посадочных отверстий 98/68 мм.

Материал – картон.

Прокладка устанавливается на плиту блока насоса.

Находится между Корпусом гидробака Уралец (гидрораспределитель крепится на 3 болта) (14.55.301) / Корпусом гидробака Уралец (гидрораспределитель крепится на 4 болта) (14.55.301) и поддоном гидробака (плита блока подъемника) (14.55.312)

Устанавливаются в коробку передач трактора, служат для для фиксации положения рычага в КПП

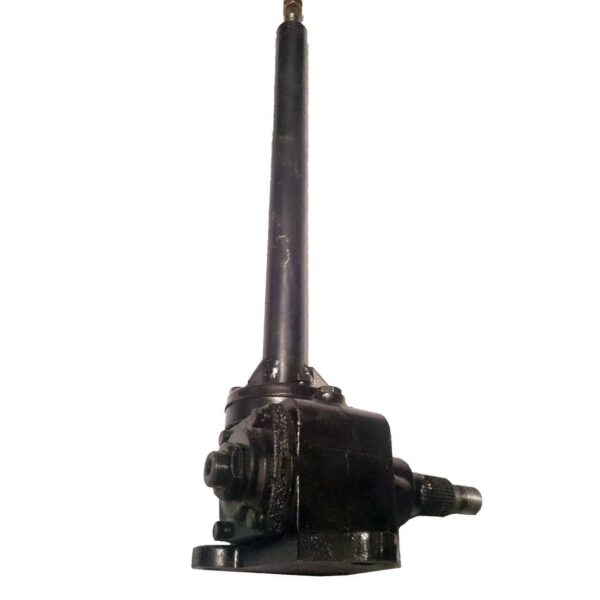

Рулевой механизм (нового образца) на Уралец

Рулевая колонка предназначена для управления трактором с помощью механической передачи от рулевого колеса к передним колёсам трактора.

Сюда подходит Рычаг поворотный (Сошка рулевая) – к рулевой колонке закрепляется гайкой Код товара: 00-00000288
Высота от основания до вершины колонки – 620 мм-670 мм

Может потребоваться: Подшипник 922205 К роликовый 25х52х15 (Код товара 00-00001511) – устанавливается на вал горизонтальный рулевого механизма;
Подшипник качения 977907К (Код товара: 00-00001217) – на вал рулевой с червяком в сборе;
Рулевое колесо с ручкой (лентяйкой) в сборе, руль Уралец/ Xingtai 120-224

Для самзки червяной передачи используеться солидол или литол. Масло использовать нельзя, из-за низкой герметичности корпуса.

Взаимозаменяема с Код товара: 00-00003384

Рулевой механизм (нового образца) на Уралец
Крепление под три болта. Расстояние между центрами посадочных отверстий – 95 мм / 142 мм.
Рулевая колонка предназначена для управления трактором с помощью механической передачи от рулевого колеса к передним колёсам трактора.

Сюда подходит Рычаг поворотный (Сошка рулевая) – к рулевой колонке закрепляется гайкой Код товара: 00-00000288
Высота от основания до вершины колонки – 580 мм.
Взаимозаменяема с рулевой колонкой высотой 620 мм, отличие в высоте установки рулевого колеса.

Взаимозаменяема с Код товара 00-00000291

Рулевое колесо на вал диаметром 18 мм по вершинам шлицов. Оснащено вспомогательной ручкой (лентяйкой) для простоты управления.
Плюсы данной конструкции: управление техникой становится легче;
руль поворачивается быстрее;
при поворотах не нужно перебрасывать руки;
упрощает маневренность.
